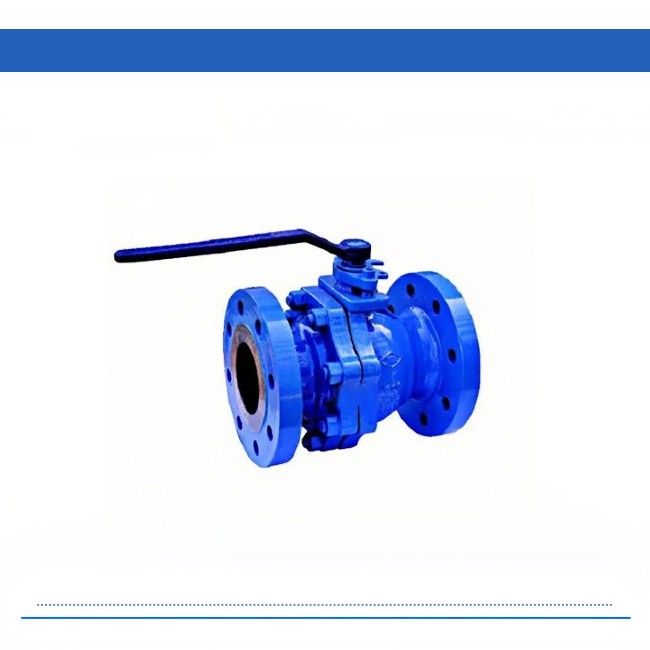

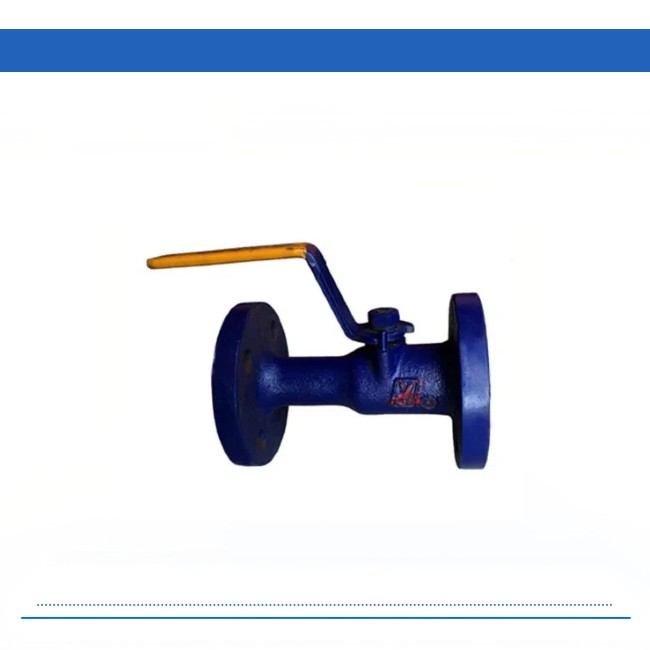

Шаровой кран Q41F-16/25/40 DIN, поставщик из Китая
Описание товаров Основные детали шарового крана DIN Название детали Материал Корпус / крышка ASTM A351 CF8M CF8 CF3 CF3M Шар SS316 SS304 SS304L Шпиндель ASTM A182 F316 F304 F304L F316L Прокладка PTFE PTFE Технические характеристики шарового крана DIN Модель Ном. давление...
Описание
маркер
Описание товаров
| Основные детали шарового крана DIN | ||
| Название детали | Материал | |
| Корпус / крышка | ASTM A351 CF8M | CF8 CF3 CF3M |
| Шар | SS316 | SS304 SS304L |
| Шпиндель | ASTM A182 F316 | F304 F304L F316L |
| Прокладка | PTFE | PTFE |
| Технические характеристики шарового крана DIN | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) (вода) | Подходящая температура | Подходящая среда | |
| Прочность | Герметичность | ||||
| Q41F-16 | 1.6 | 2.40 | 1.80 | —29—200℃ | Вода, пар, масло |
| Q41F-25 | 2.5 | 3.75 | 2.75 | ||
| Q41F-40 | 4.0 | 6.00 | 4.40 | ||
| Габаритные и присоединительные размеры шарового крана DIN | |||||||
| Модель | Номин. диаметр (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | b-f | z-φd | ||
| Q41F-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 180 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 200 | 165 | 125 | 102 | 18-3 | 4*φ18 | |
| 65 | 220 | 185 | 145 | 122 | 18-3 | 8*φ18 | |
| 80 | 250 | 200 | 160 | 138 | 20-3 | 8*φ18 | |
| 100 | 280 | 220 | 180 | 158 | 20-3 | 8*φ18 | |
| 125 | 320 | 250 | 210 | 188 | 22-3 | 8*φ18 | |
| 150 | 360 | 285 | 240 | 212 | 22-3 | 8*φ22 | |
| 200 | 400 | 340 | 295 | 268 | 24-3 | 12*φ22 | |
| 250 | 450 | 405 | 355 | 320 | 26-3 | 12*φ26 | |
| Q41F-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 180 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 200 | 165 | 125 | 102 | 20-3 | 4*φ18 | |
| 65 | 220 | 185 | 145 | 122 | 22-3 | 8*φ18 | |
| 80 | 250 | 200 | 160 | 138 | 24-3 | 8*φ18 | |
| 100 | 280 | 235 | 190 | 162 | 24-3 | 8*φ22 | |
| 125 | 320 | 270 | 220 | 188 | 26-3 | 8*φ26 | |
| 150 | 360 | 300 | 250 | 218 | 28-3 | 8*φ26 | |
| 200 | 400 | 360 | 310 | 278 | 30-3 | 12*φ26 | |
| 250 | 450 | 425 | 370 | 335 | 32-3 | 12*φ30 | |
| Q41F-40 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 220 | 165 | 125 | 102 | 20-3 | 4*φ18 | |
| 65 | 250 | 185 | 145 | 122 | 22-3 | 8*φ18 | |
| 80 | 280 | 200 | 160 | 138 | 24-3 | 8*φ18 | |
| 100 | 320 | 235 | 190 | 162 | 24-3 | 8*φ22 | |
| 125 | 360 | 270 | 220 | 188 | 26-3 | 8*φ26 | |
| 150 | 400 | 300 | 250 | 218 | 28-3 | 8*φ26 | |
| 200 | 550 | 375 | 320 | 285 | 34-3 | 12*φ30 | |
