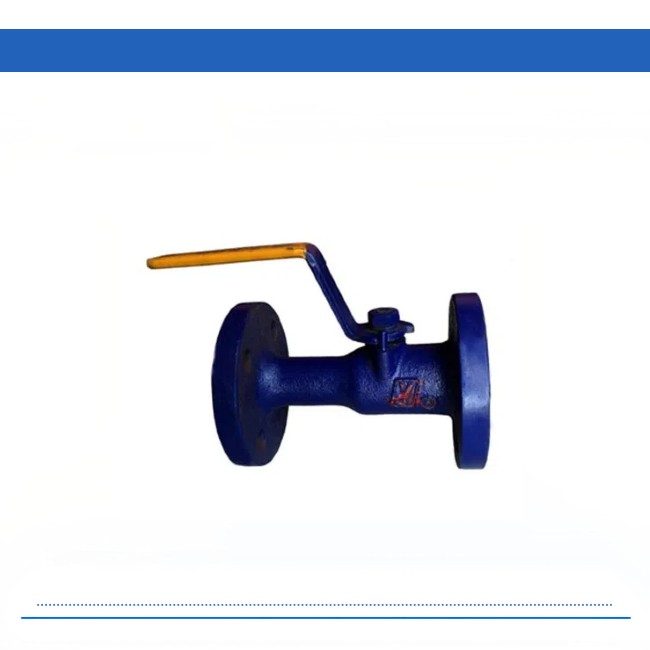

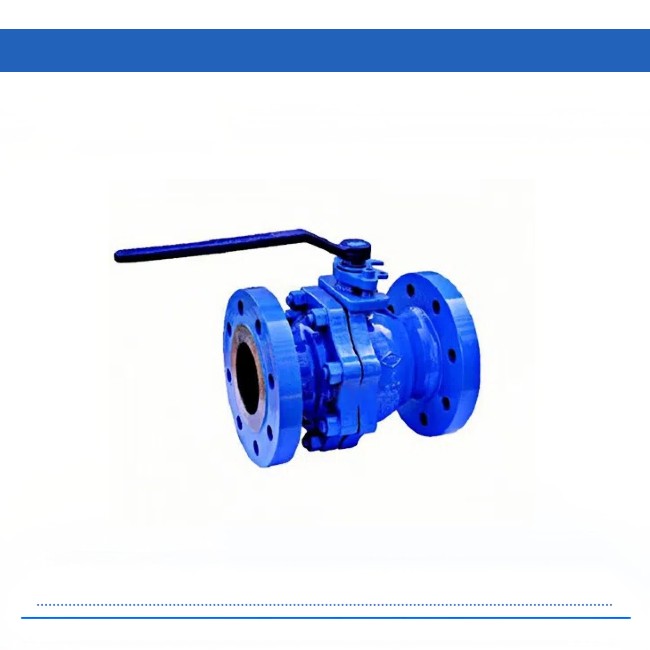

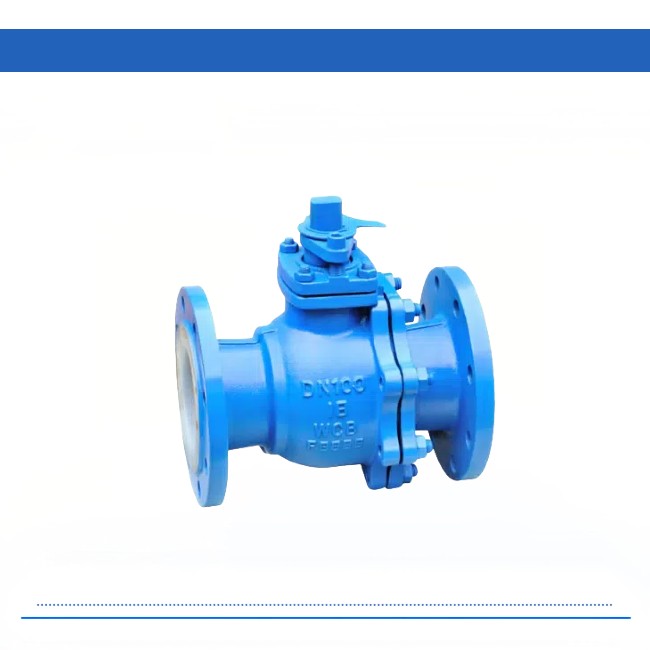

Шаровой кран с шаровым сегментом, завод в Китае
Описание товаров Материал основных деталей шарового крана с шаровым сегментом PBQ40-16C/25 Название детали Материал Корпус клапана WCB Диск WCB Рычаг управления WCB Крышка WCB Цилиндрический штифт Q235 Технические характеристики шарового крана с шаровым сегментом PBQ40-1...
Описание
маркер
Описание товаров
| Материал основных деталей шарового крана с шаровым сегментом PBQ40-16C/25 | |
| Название детали | Материал |
| Корпус клапана | WCB |
| Диск | WCB |
| Рычаг управления | WCB |
| Крышка | WCB |
| Цилиндрический штифт | Q235 |
| Технические характеристики шарового крана с шаровым сегментом PBQ40-16C/25 | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность | Герметичность | ||||
| PBQ40-16C | 1.6 | 2.40 | 1.80 | ≤200℃ | Вода, пар, масло и т. д. |
| PBQ40-25C | 2.5 | 3.80 | 2.80 | ||
| Габаритные и присоединительные размеры шарового крана с шаровым сегментом PBQ40-16C/25 | |||||||
| Модель | Номин. диаметр (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | b-f | z-φd | ||
| Q641F-16C | 50 | 178 | 165 | 125 | 102 | 18-3 | 4*φ18 |
| 65 | 190 | 185 | 145 | 122 | 18-3 | 4*φ18 | |
| 80 | 203 | 200 | 160 | 138 | 20-3 | 8*φ18 | |
| 100 | 229 | 220 | 188 | 158 | 20-3 | 8*φ18 | |
| 125 | 254 | 250 | 210 | 188 | 22-3 | 8*φ18 | |
| 150 | 267 | 285 | 240 | 212 | 22-3 | 8*φ22 | |
| 200 | 292 | 340 | 295 | 268 | 24-3 | 12*φ22 | |
| 250 | 330 | 405 | 355 | 321 | 26-3 | 12*φ26 | |
| 300 | 356 | 460 | 410 | 378 | 28-4 | 12*φ26 | |
| 350 | 430 | 520 | 470 | 438 | 30-4 | 12*φ26 | |
| 400 | 530 | 580 | 525 | 490 | 32-4 | 16*φ30 | |
| Q641F-25C | 50 | 178 | 165 | 125 | 102 | 20-3 | 4*φ18 |
| 65 | 190 | 185 | 145 | 122 | 22-3 | 8*φ18 | |
| 80 | 203 | 200 | 160 | 138 | 24-3 | 8*φ18 | |
| 100 | 229 | 235 | 190 | 158 | 24-3 | 8*φ22 | |
| 125 | 254 | 270 | 220 | 188 | 26-3 | 8*φ26 | |
| 150 | 267 | 300 | 250 | 212 | 28-3 | 8*φ26 | |
| 200 | 292 | 360 | 310 | 278 | 30-3 | 12*φ26 | |
| 250 | 330 | 425 | 370 | 335 | 32-3 | 12*φ26 | |
| 300 | 356 | 485 | 430 | 389 | 34-4 | 12*φ26 | |
| 350 | 430 | 555 | 490 | 395 | 38-4 | 12*φ26 | |
| 400 | 530 | 620 | 550 | 505 | 40-4 | 16*φ30 | |
