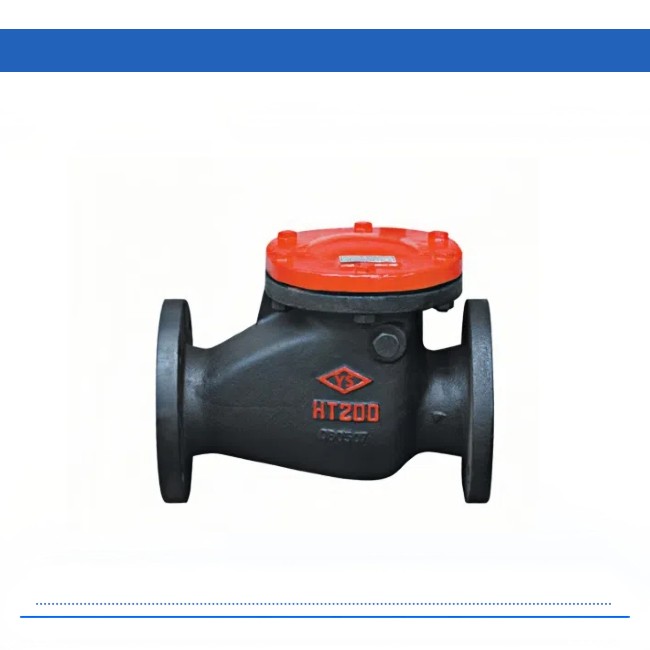

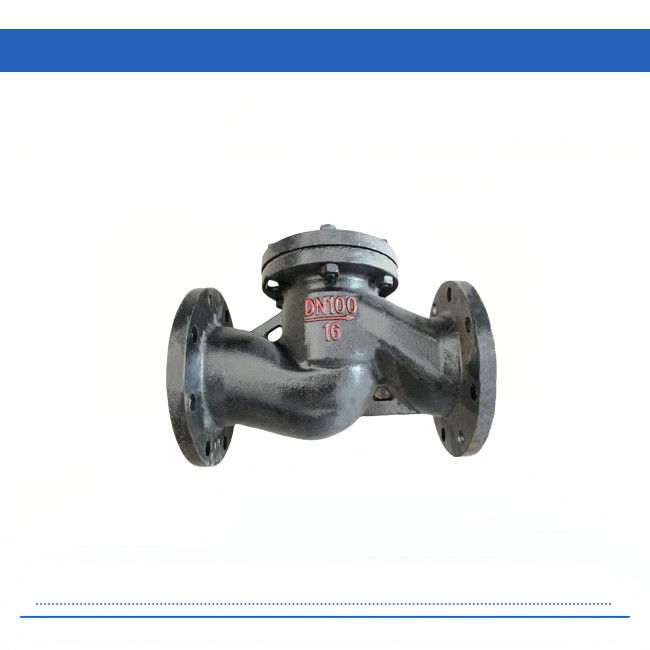

Цена на поворотный обратный клапан DIN
Описание товаров Материал основных деталей поворотного обратного клапана DIN Название детали Материал Корпус / крышка ASTM A216 WCB GG GS-C25 CF8 CF8M Кольцо седла A216+13Cr A216+13Cr CF8 CF8M Диск ASTM A216 WCB GS-C25 CF8 CF8M Рычаг управления ASTM A216 WCB GG GS-C25 CF8 CF8M ...
Описание
маркер
Описание товаров
| Материал основных деталей поворотного обратного клапана DIN | ||
| Название детали | Материал | |
| Корпус / крышка | ASTM A216 WCB | GG GS-C25 CF8 CF8M |
| Кольцо седла | A216+13Cr | A216+13Cr CF8 CF8M |
| Диск | ASTM A216 WCB | GS-C25 CF8 CF8M |
| Рычаг управления | ASTM A216 WCB | GG GS-C25 CF8 CF8M |
| Технические характеристики поворотного обратного клапана DIN H44H | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) (вода) | Подходящая температура | Подходящая среда | |
| Прочность | Герметичность | ||||
| H44H-16 | 1.6 | 2.40 | 1.60 | —29—425℃ | Вода, пар, масло |
| H44H-25 | 2.5 | 3.75 | 2.50 | ||
| H44H-40 | 4.0 | 6.00 | 4.00 | ||
| Технические характеристики поворотного обратного клапана DIN H44H | |||||||
| Модель | Номин. диаметр (мм) | Размер (мм) | |||||
| L | D | D0 | D1 | b-f | z-φd | ||
| H44H-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 230 | 165 | 125 | 102 | 18-3 | 4*φ18 | |
| 65 | 290 | 185 | 145 | 122 | 18-3 | 8*φ18 | |
| 80 | 310 | 200 | 160 | 138 | 20-3 | 8*φ18 | |
| 100 | 350 | 220 | 180 | 158 | 20-3 | 8*φ18 | |
| 125 | 400 | 250 | 210 | 188 | 22-3 | 8*φ18 | |
| 150 | 480 | 285 | 240 | 212 | 22-3 | 8*φ22 | |
| 200 | 600 | 340 | 295 | 268 | 24-3 | 12*φ22 | |
| 250 | 650 | 405 | 355 | 320 | 26-3 | 12*φ26 | |
| 300 | 750 | 460 | 410 | 378 | 28-4 | 12*φ26 | |
| 350 | 850 | 520 | 470 | 438 | 30-4 | 16*φ26 | |
| 400 | 950 | 580 | 525 | 490 | 32-4 | 16*φ30 | |
| H44H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 230 | 165 | 125 | 102 | 20-3 | 4*φ18 | |
| 65 | 290 | 185 | 145 | 122 | 22-3 | 8*φ18 | |
| 80 | 310 | 200 | 160 | 138 | 24-3 | 8*φ18 | |
| 100 | 350 | 235 | 190 | 162 | 24-3 | 8*φ22 | |
| 125 | 400 | 270 | 220 | 188 | 26-3 | 8*φ26 | |
| 150 | 480 | 300 | 250 | 218 | 28-3 | 8*φ26 | |
| 200 | 600 | 360 | 310 | 278 | 30-3 | 12*φ26 | |
| 250 | 650 | 425 | 370 | 335 | 32-3 | 12*φ30 | |
| 300 | 750 | 480 | 430 | 395 | 34-4 | 16*φ30 | |
| 350 | 850 | 555 | 490 | 450 | 38-4 | 16*φ33 | |
| 400 | 950 | 620 | 550 | 505 | 40-4 | 16*φ36 | |
