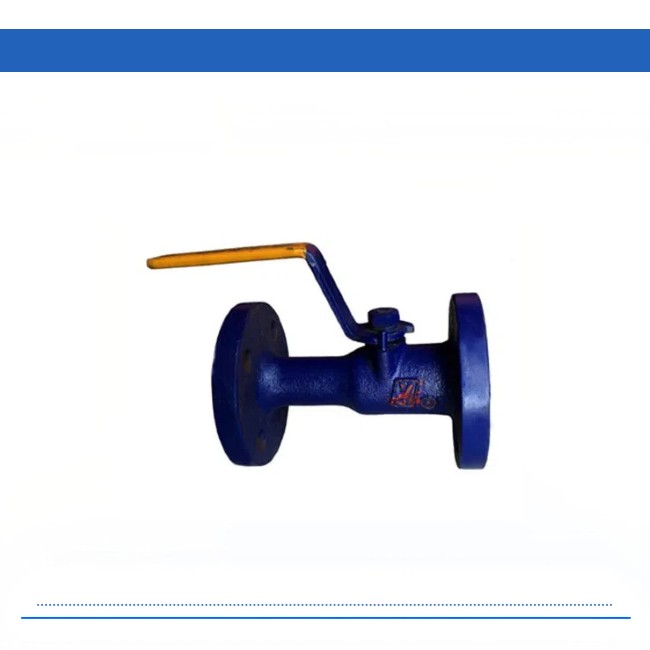

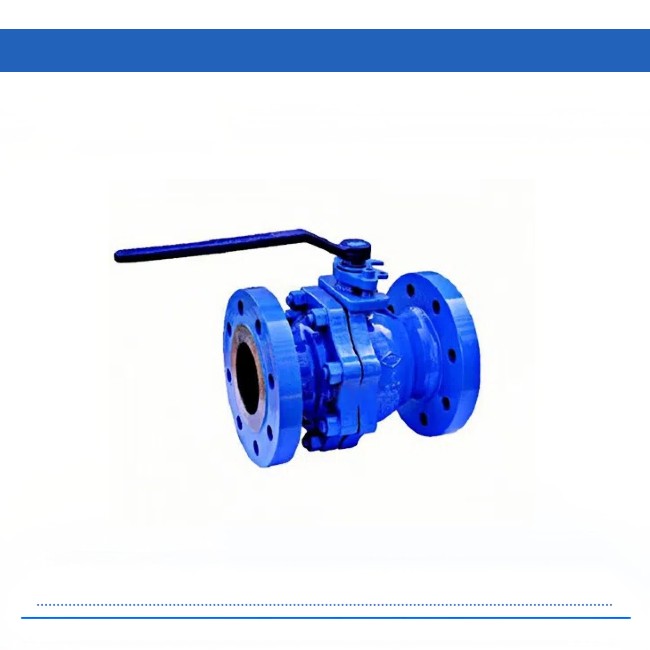

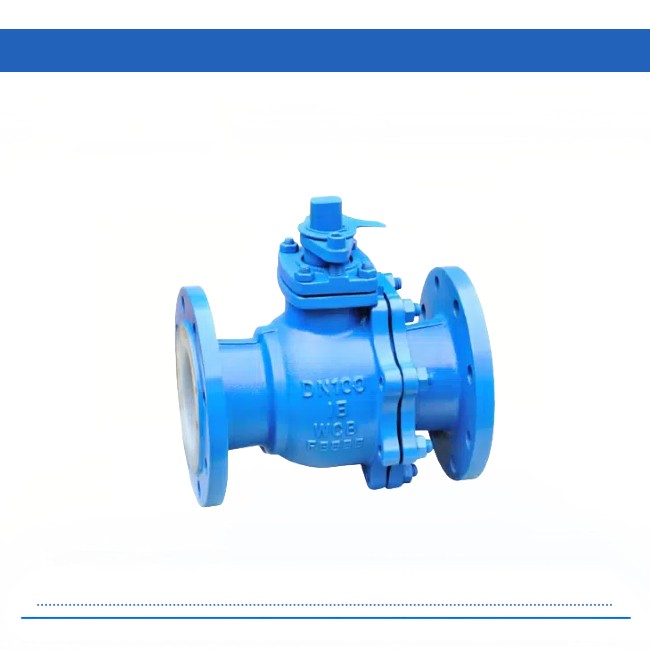

Фланцевый шаровой кран, поставщик
Описание товаров Материал основных деталей стального фланцевого шарового крана Q41F/H-16C/25/40/64 Название детали Материал Корпус клапана WCB Шар 2CR13/201/304 Седло клапана 2CR13/PTFE Шпиндель 2CR13 Набивка PTFE Технические характеристики стального фланцевого шарового ...
Описание
маркер
Описание товаров
| Материал основных деталей стального фланцевого шарового крана Q41F/H-16C/25/40/64 | ||
| Название детали | Материал | |
| Корпус клапана | WCB | |
| Шар | 2CR13/201/304 | |
| Седло клапана | 2CR13/PTFE | |
| Шпиндель | 2CR13 | |
| Набивка | PTFE | |
| Технические характеристики стального фланцевого шарового крана Q41F/H-16C/25/40/64 | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность | Герметичность | ||||
| Q41F-16 | 1.6 | 2.40 | 1.80 | ≤150℃ | Вода, пар, масло и т. д. |
| Q41F-25 | 2.5 | 3.75 | 2.80 | ||
| Q41F-40 | 4.0 | 6.00 | 4.50 | ||
| Габаритные и присоединительные размеры стального фланцевого шарового крана Q41F/H-16C/25/40/64 | |||||||
| Модель | Номин. диаметр (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | b | z-φd | ||
| Q41F-16 | 15 | 130 | 95 | 65 | 45 | 14 | 4*φ14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4*φ14 | |
| 32 | 165 | 135 | 100 | 78 | 17 | 4*φ18 | |
| 40 | 180 | 145 | 110 | 85 | 17 | 4*φ18 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4*φ18 | |
| 65 | 220 | 180 | 145 | 120 | 19 | 4*φ18 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8*φ18 | |
| 100 | 280 | 215 | 180 | 155 | 21 | 8*φ18 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8*φ18 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8*φ23 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12*φ23 | |
| Q41F-25 | 15 | 130 | 95 | 65 | 45 | 16 | 4*φ14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 65 | 16 | 4*φ14 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4*φ18 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4*φ18 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 4*φ18 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8*φ18 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8*φ18 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8*φ23 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8*φ25 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8*φ25 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12*φ25 | |
