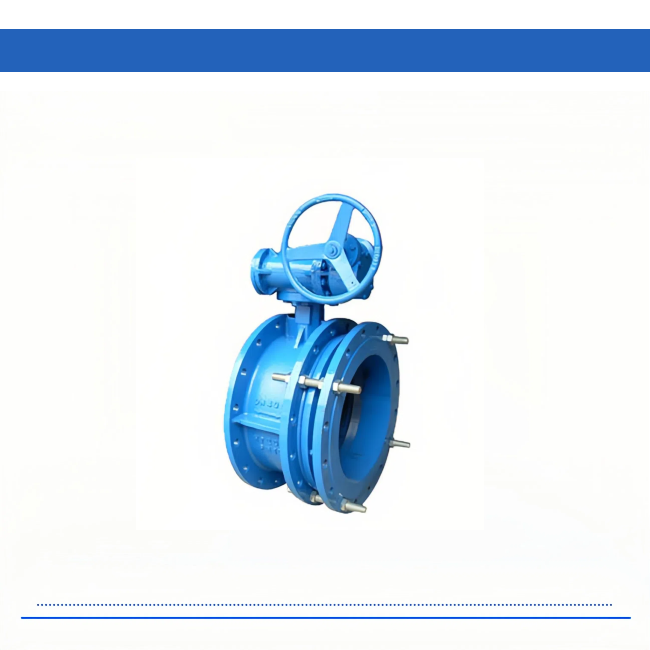

Фланцевый дисковый затвор SD343XF-10 с червячным приводом и компенсатором, производство

Описание товаров Основные детали и материалы фланцевого дискового затвора с червячным приводом и компенсатором Название детали Материал Корпус клапана Серый чугун, высокопрочный чугун Диск Высокопрочный чугун Шпиндель Нержавеющая сталь Уплотнительное кольцо Различные резины ...

Отправить заявку

Описание

маркер

Описание товаров

Основные детали и материалы фланцевого дискового затвора с червячным приводом и компенсатором
Название детали		Материал
Корпус клапана	Серый чугун, высокопрочный чугун
Диск	Высокопрочный чугун
Шпиндель	Нержавеющая сталь
Уплотнительное кольцо	Различные резины

Функции и технические характеристики фланцевого дискового затвора с червячным приводом и компенсатором
Модель	Ном. давление (МПа)	Испыт. давление (МПа)		Подходящая температура	Подходящая среда
		Прочность (вода)	Герметичность
SD343X-10	1.0	1.50	1.10	—15—+120℃	Питьевая вода, сточные воды, морская вода и т. д.

Контур и соединительные измерения фланцевого дискового затвора с червячным приводом и компенсатором
Модель	Номин. DN (мм)	D	D1	d	b	c	L			n-d0	4-M
Модель	Номин. DN (мм)	D	D1	d	b	c	L0	Lmax	Lmin	n-d0	4-M
D341X-10/16	300	445	400	370	28	57	282	302	252	8-23	M20
	350	505	460	429	30	64	301	321	271	12-23	M20
	400	565	515	480	32	70	313	333	283	12-28	M24
	450	615	565	530	32	76	334	354	304	16-28	M24
	500	670	620	582	34	76	346	366	316	16-28	M24
	600	780	725	682	36	89	398	418	368	16-31	M27
	700	895	840	794	40	115	425	445	395	20-31	M27
	800	1015	950	901	44	120	455	475	425	20-34	M30
	900	1115	1050	1001	46	120	485	505	455	24-34	M30
	1000	1230	1160	1112	50	150	495	515	465	24-37	M33
	1200	1455	1380	1328	56	175	542	562	512	28-40	M36
	1400	1675	1590	1530	62	195	612	632	582	32-43	M39
	1600	1915	1820	1750	68	220	640	660	610	36-49	M45
	1800	2115	2020	1950	70	245	710	730	680	40-49	M45
