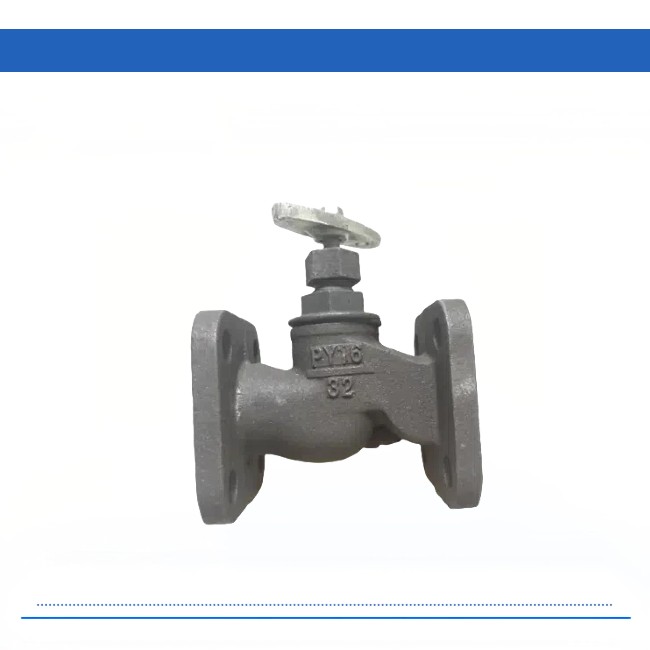

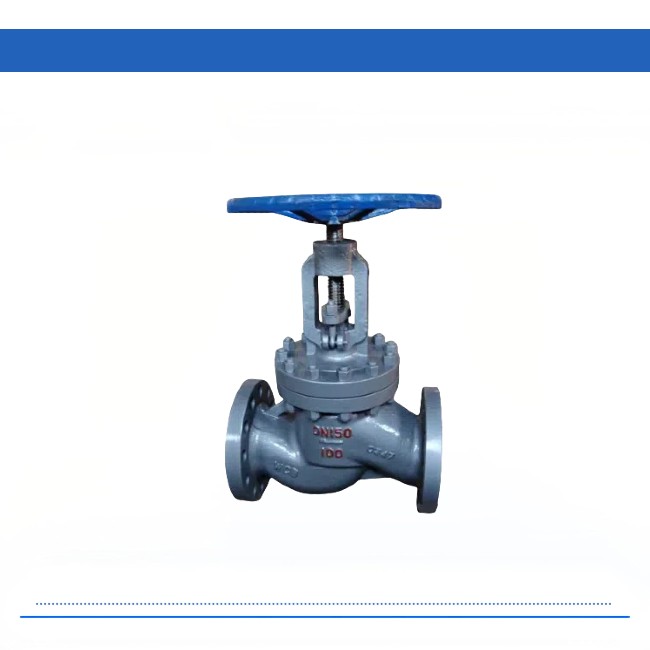

Фланцевый вентиль, производитель
Описание товаров Основные детали и материалы фланцевого вентиля Название детали Материал Корпус / крышка Нержавеющая сталь Диск Нержавеющая сталь Шпиндель Нержавеющая сталь Гайка траверсы Латунь Функции и технические характеристики фланцевого вентиля Модель Ном. давление...
Описание
маркер
Описание товаров
| Основные детали и материалы фланцевого вентиля | |
| Название детали | Материал |
| Корпус / крышка | Нержавеющая сталь |
| Диск | Нержавеющая сталь |
| Шпиндель | Нержавеющая сталь |
| Гайка траверсы | Латунь |
| Функции и технические характеристики фланцевого вентиля | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность (вода) | Герметичность (вода) | ||||
| J41T-16 | 1.6 | 2.40 | 1.80 | ≤200℃ | Вода, пар |
| Контур и соединительные измерения фланцевого вентиля | ||||||||
| Модель | Номин. DN (мм) | Размер (мм) | ||||||
| L | D | D1 | D2 | b-f | z-φd | H1 | ||
| J41W-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4*φ14 | 200 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4*φ14 | 200 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4*φ14 | 220 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4*φ18 | 245 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4*φ18 | 260 | |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4*φ18 | 285 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4*φ18 | 300 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8*φ18 | 350 | |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8*φ18 | 365 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8*φ18 | 430 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8*φ23 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12*φ23 | 510 | |
