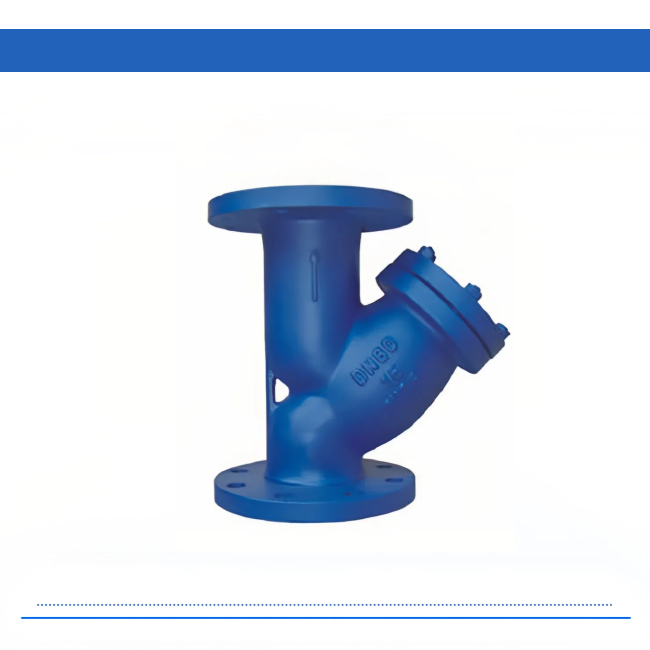

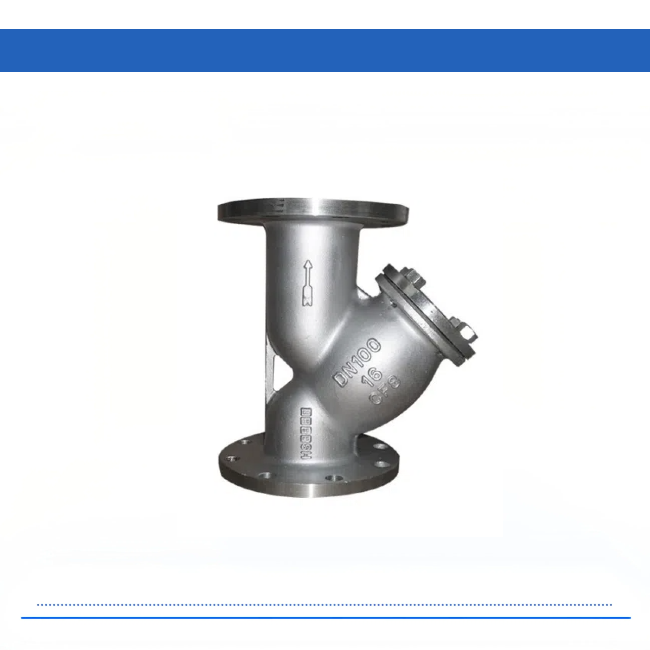

Фильтр DIN, производитель
Описание товаров Основные детали фильтра DIN Название детали Материал Корпус / крышка GS-C25 1.4301 1.4401 Фильтр 1.4301 1.4401 Шпилька ASTM A193-B7、A193-B8 Металлическая прокладка Асбест + нержавеющая сталь Технические характеристики фильтра DIN Модель Ном. давление (М...
Описание
маркер
Описание товаров
| Основные детали фильтра DIN | |
| Название детали | Материал |
| Корпус / крышка | GS-C25 1.4301 1.4401 |
| Фильтр | 1.4301 1.4401 |
| Шпилька | ASTM A193-B7、A193-B8 |
| Металлическая прокладка | Асбест + нержавеющая сталь |
| Технические характеристики фильтра DIN | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) (вода) | Подходящая температура | Подходящая среда | |
| Прочность | Герметичность | ||||
| GL41H-16/25/40 | 1.6/2.5/4.0 | 1.5*PN | 1.1*PN | -29-425℃ | Вода, пар, масло |
| Габаритные и присоединительные размеры фильтра DIN | |||||||
| Модель | Номин. диаметр (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | b-f | z-φd | ||
| GL41H-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 230 | 165 | 125 | 102 | 20-3 | 4*φ18 | |
| 65 | 290 | 185 | 145 | 122 | 20-3 | 4*φ18 | |
| 80 | 310 | 200 | 160 | 138 | 20-3 | 8*φ18 | |
| 100 | 350 | 220 | 180 | 158 | 20-3 | 8*φ18 | |
| 125 | 400 | 250 | 210 | 188 | 22-3 | 8*φ18 | |
| 150 | 480 | 285 | 240 | 212 | 22-3 | 8*φ22 | |
| 200 | 600 | 340 | 295 | 268 | 24-3 | 12*φ22 | |
| 250 | 730 | 405 | 355 | 320 | 26-3 | 12*φ26 | |
| 300 | 850 | 460 | 410 | 378 | 28-4 | 12*φ26 | |
| 350 | 980 | 520 | 470 | 438 | 30-3 | 16*φ22 | |
| GL41H-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 230 | 165 | 125 | 102 | 20-3 | 4*φ18 | |
| 65 | 290 | 185 | 145 | 122 | 22-3 | 8*φ18 | |
| 80 | 310 | 200 | 160 | 138 | 24-3 | 8*φ18 | |
| 100 | 350 | 235 | 190 | 162 | 24-3 | 8*φ22 | |
| 125 | 400 | 270 | 220 | 188 | 26-3 | 8*φ26 | |
| 150 | 480 | 300 | 250 | 218 | 28-3 | 8*φ26 | |
| 200 | 600 | 360 | 310 | 278 | 30-3 | 12*φ26 | |
| 250 | 730 | 425 | 370 | 335 | 32-3 | 12*φ30 | |
| 300 | 850 | 485 | 430 | 395 | 34-4 | 16*φ30 | |
| 350 | 980 | 555 | 490 | 450 | 38-3 | 16*φ33 | |
| GL41H-40 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 |
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4*φ14 | |
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4*φ14 | |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4*φ18 | |
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4*φ18 | |
| 50 | 230 | 165 | 125 | 102 | 20-3 | 4*φ18 | |
| 65 | 290 | 185 | 145 | 122 | 22-3 | 8*φ18 | |
| 80 | 310 | 200 | 160 | 138 | 24-3 | 8*φ18 | |
| 100 | 350 | 235 | 190 | 162 | 24-3 | 8*φ22 | |
| 125 | 400 | 270 | 220 | 188 | 26-3 | 8*φ26 | |
| 150 | 480 | 300 | 250 | 218 | 28-3 | 8*φ26 | |
| 200 | 600 | 375 | 320 | 285 | 34-3 | 12*φ30 | |
| 250 | 730 | 450 | 385 | 345 | 38-3 | 12*φ33 | |
| 300 | 850 | 515 | 450 | 410 | 42-4 | 16*φ33 | |
| 350 | 980 | 580 | 510 | 465 | 46-3 | 16*φ36 | |
