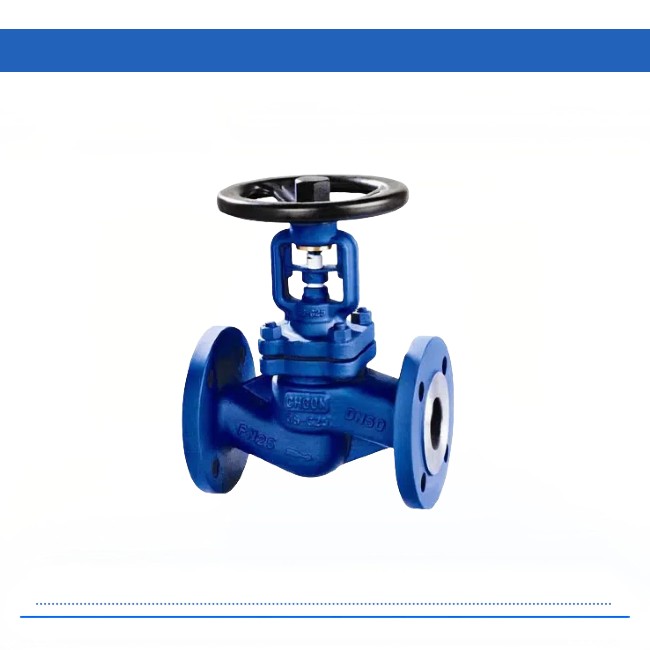

Стальной вентиль J41HY-16C254064100 по индивидуальному заказу
Описание товаров Основные детали и материалы стального вентиля Название детали Материал Корпус / крышка WCB Диск WCB Шпиндель WCB/2cr13 Гайка траверсы Высокопрочный чугун Функции и технические характеристики стального вентиля Модель Ном. давление (МПа) Испыт. давление (М...
Описание
маркер
Описание товаров
| Основные детали и материалы стального вентиля | |
| Название детали | Материал |
| Корпус / крышка | WCB |
| Диск | WCB |
| Шпиндель | WCB/2cr13 |
| Гайка траверсы | Высокопрочный чугун |
| Функции и технические характеристики стального вентиля | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность (вода) | Герметичность (вода) | ||||
| J41/941H/Y-16C | 1.6 | 2.40 | 1.80 | —29—425℃ | Вода, пар, масло |
| J41/941H/Y-25C | 2.5 | 3.80 | 2.80 | ||
| J41/941H/Y-40C | 4.0 | 6.15 | 4.51 | ||
| J41/941H/Y-64C | 6.4 | 9.75 | 7.15 | ||
| Контур и соединительные измерения стального вентиля | ||||||||
| Модель | Номин. DN (мм) | Размер (мм) | ||||||
| L | D | D1 | D2 | b-f | z-φd | H1 | ||
| J41/941H/Y-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4*φ14 | 205 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4*φ14 | 211 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4*φ14 | 223 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4*φ18 | 250 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4*φ18 | 288 | |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4*φ18 | 321 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4*φ18 | 341 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8*φ18 | 385 | |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8*φ18 | 437 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8*φ18 | 471 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8*φ23 | 516 | |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12*φ23 | 610 | |
| J41/941H/Y-25C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4*φ14 | 207 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4*φ14 | 216 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4*φ14 | 234 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4*φ18 | 245 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4*φ18 | 284 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4*φ18 | 324 | |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8*φ18 | 371 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8*φ18 | 371 | |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8*φ23 | 417 | |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8*φ25 | 558 | |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8*φ25 | 611 | |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12*φ25 | 622 | |
