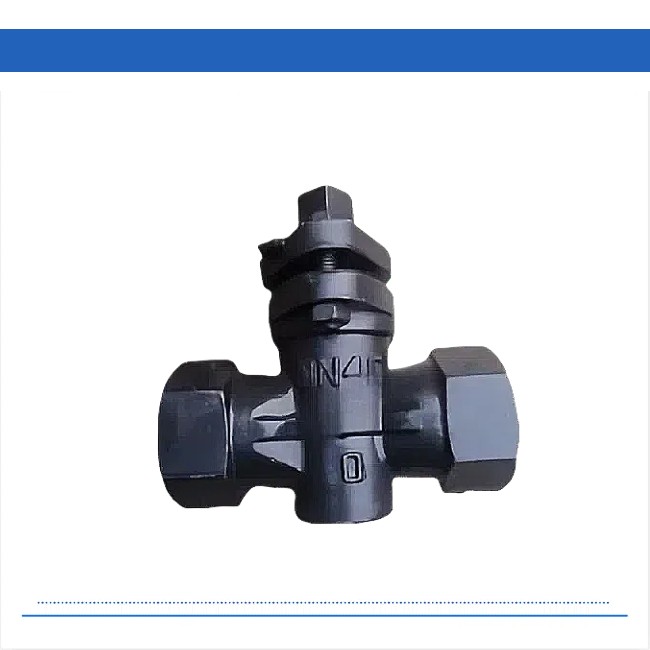

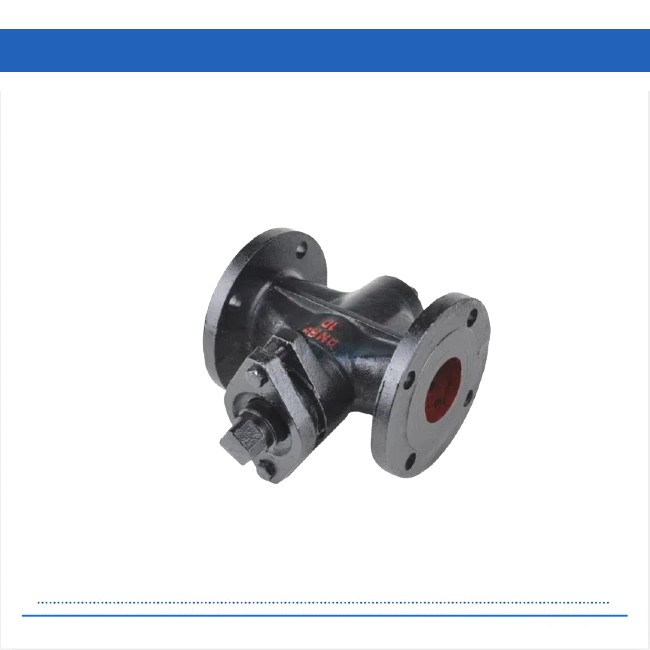

Пробковый кран ANSI с рубашкой, производитель из Китая
Описание товаров Основные материалы и характеристики пробкового крана по американскому стандарту Корпус / крышка Корпус пробки Регулирующий клапан Регулировочная прокладка Уплотнительные кольца Рабочая температура Подходящая среда WCB WCB F6 PTFE, усиленный PTFE VITON -29~340℃ Вода, па...
Описание
маркер
Описание товаров
| Основные материалы и характеристики пробкового крана по американскому стандарту | ||||||
| Корпус / крышка | Корпус пробки | Регулирующий клапан | Регулировочная прокладка | Уплотнительные кольца | Рабочая температура | Подходящая среда |
| WCB | WCB | F6 | PTFE, усиленный PTFE | VITON | -29~340℃ | Вода, пар, природный газ, нефть, азотная кислота, уксусная кислота |
| A105 | A105 | F6 | ||||
| CF8 | F304 | F304 | ||||
| CF3 | F316 | F316 | PTFE | Кислотостойкость, 220℃ | ||
| CF8M | F304L | F304L | ||||
| CF3M | F316L | F316L | ||||
| Испытание давлением пробкового крана по американскому стандарту | ||||||
| Ном. давление | Испытание на прочность | Испытание водяным уплотнением | Испытание на герметичность | |||
| MPa | фунт-сила/дюйм² | MPa | фунт-сила/дюйм² | MPa | фунт-сила/дюйм² | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5~0.7 | 60~100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 38.4 | 5575 | 28.1 | 4080 | ||
| 2500 | 64.6 | 9367 | 47.4 | 6873 | ||
| Основные габаритные размеры пробкового крана по американскому стандарту | |||||||||||||
| Уровень давления (фунты) | Размер | d | L | D | D1 | D2 | b | z-φd | f | L0 | H | X | W |
| 150 | 1/2 | 13 | 108 | 89 | 60 | 35 | - | 4-16 | 2 | 149 | 121 | - | - |
| 3/4 | 19 | 117 | 98 | 70 | 43 | - | 4-16 | 2 | 149 | 121 | - | - | |
| 1 | 25 | 140 | 128 | 79 | 51 | 11 | 4-16 | 2 | 181 | 124 | - | - | |
| 2 1/2 | 38 | 165 | 127 | 98 | 73 | 14 | 4-16 | 2 | 229 | 140 | - | - | |
| 2 | 51 | 178 | 152 | 121 | 92 | 16 | 4-19 | 2 | 305 | 159 | - | - | |
| 2 1/2 | 64 | 191 | 178 | 140 | 105 | 17 | 4-19 | 2 | 460 | 191 | - | - | |
| 3 | 76 | 203 | 191 | 152 | 127 | 19 | 4-19 | 2 | 460 | 191 | - | - | |
| 4 | 102 | 229 | 229 | 191 | 157 | 24 | 8-19 | 2 | 762 | 229 | - | - | |
| 6 | 152 | 267 | 279 | 241 | 216 | 25 | 8-22 | 2 | - | 536 | 222 | 305 | |
| 8 | 203 | 292 | 343 | 298 | 270 | 29 | 8-22 | 2 | - | 565 | 400 | 460 | |
| 10 | 254 | 330 | 406 | 362 | 324 | 30 | 12-25 | 2 | - | 616 | 400 | 460 | |
| 300 | 1/2 | 13 | 140 | 95 | 67 | 35 | 14 | 4-16 | 2 | 149 | 121 | - | - |
| 3/4 | 19 | 152 | 117 | 83 | 43 | 16 | 4-19 | 2 | 149 | 121 | - | - | |
| 1 | 25 | 159 | 124 | 89 | 51 | 17 | 4-19 | 2 | 181 | 124 | - | - | |
| 2 1/2 | 38 | 191 | 156 | 114 | 73 | 21 | 4-22 | 2 | 229 | 140 | - | - | |
| 2 | 51 | 216 | 165 | 127 | 92 | 22 | 8-19 | 2 | 305 | 159 | - | - | |
| 2 1/2 | 64 | 241 | 191 | 149 | 105 | 25 | 8-22 | 2 | 460 | 191 | - | - | |
| 3 | 76 | 283 | 210 | 168 | 127 | 29 | 8-22 | 2 | 460 | 191 | - | - | |
| 4 | 102 | 305 | 254 | 200 | 157 | 32 | 8-22 | 2 | 762 | 229 | - | - | |
| 6 | 152 | 403 | 318 | 270 | 216 | 37 | 12-22 | 2 | - | 546 | 222 | 305 | |
| 8 | 203 | 419 | 381 | 300 | 270 | 41 | 12-25 | 2 | - | 565 | 400 | 460 | |
| 10 | 254 | 457 | 445 | 387 | 324 | 48 | 16-29 | 2 | - | 616 | 400 | 460 | |
