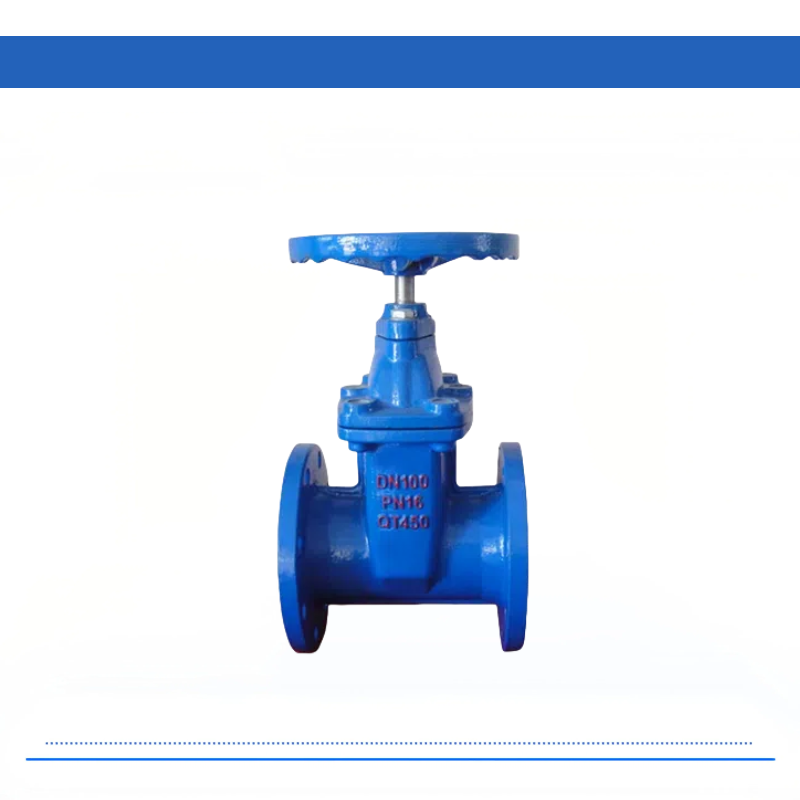

Подземная клиновая задвижка SZ45TW-1010Q с невыдвижным шпинделем, экспорт
Описание товаров Основные детали и материалы подземной клиновой задвижки с невыдвижным шпинделем Название детали Материал Корпус / крышка Серый чугун / высокопрочный чугун Затвор Серый чугун / высокопрочный чугун Шпиндель Углеродистая сталь / нержавеющая сталь / латунь Гайка шпин...
Описание
маркер
Описание товаров
| Основные детали и материалы подземной клиновой задвижки с невыдвижным шпинделем | |
| Название детали | Материал |
| Корпус / крышка | Серый чугун / высокопрочный чугун |
| Затвор | Серый чугун / высокопрочный чугун |
| Шпиндель | Углеродистая сталь / нержавеющая сталь / латунь |
| Гайка шпинделя | Латунь / высокопрочный чугун |
| Функции и технические характеристики подземной клиновой задвижки с невыдвижным шпинделем | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность (вода) | Герметичность (вода) | ||||
| SZ45T-10 | 1.00 | 1.50 | 1.10 | ≤100℃ | Пар, вода, масло |
| SZ45W-10 | 1.00 | ||||
| Контур и соединительные измерения подземной клиновой задвижки с невыдвижным шпинделем | |||||||||
| Модель | Номин. DN (мм) | Размер (мм) | |||||||
| L | D | D1 | D2 | b-f | z-φd | A | k | ||
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4*φ18 | 65 | 32 | |
| SZ45T/W -10 | 50 | 178 | 160 | 125 | 100 | 20-3 | 4*φ18 | 65 | 32 |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4*φ18 | 65 | 32 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4*φ18 | 65 | 32 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8*φ18 | 65 | 32 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8*φ18 | 65 | 32 | |
| 150 | 280 | 280 | 240 | 210 | 24-3 | 8*φ23 | 65 | 32 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8*φ23 | 65 | 32 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12*φ23 | 65 | 32 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12*φ23 | 70 | 48 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16*φ23 | 70 | 48 | |
| 400 | 480 | 565 | 515 | 482 | 32-4 | 16*φ25 | 70 | 48 | |
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20*φ25 | 70 | 48 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20*φ25 | 70 | 48 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20*φ30 | 70 | 48 | |
