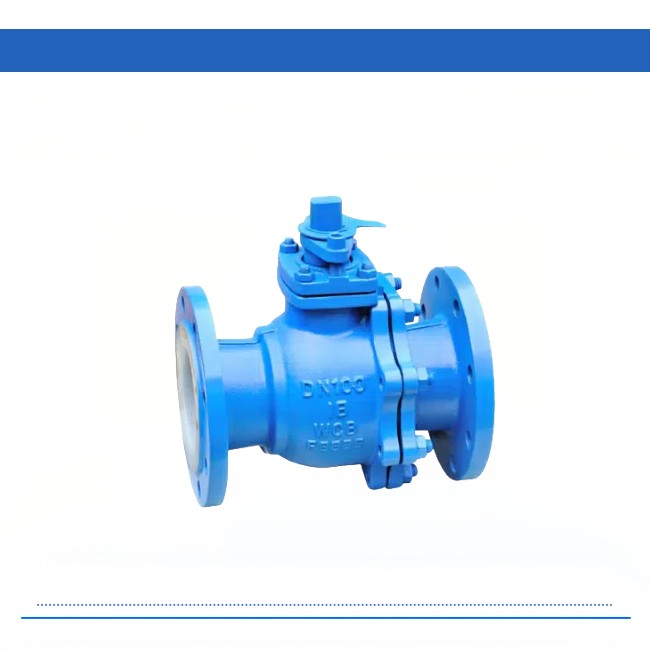

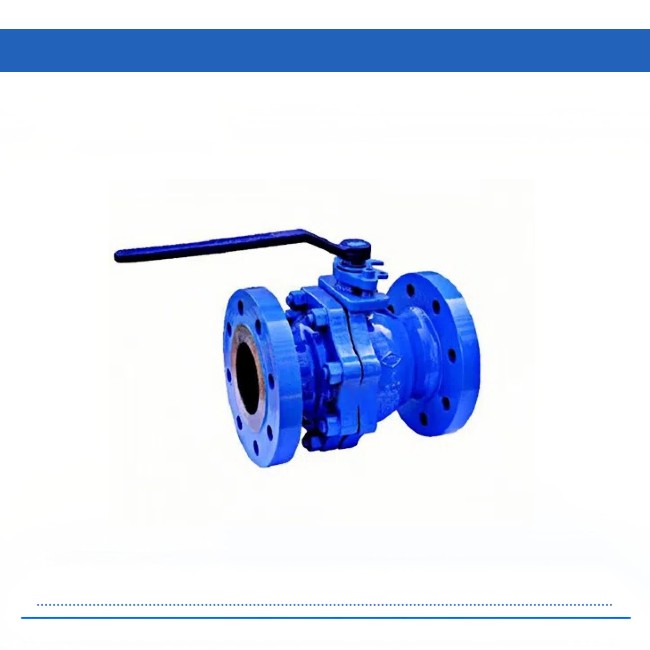

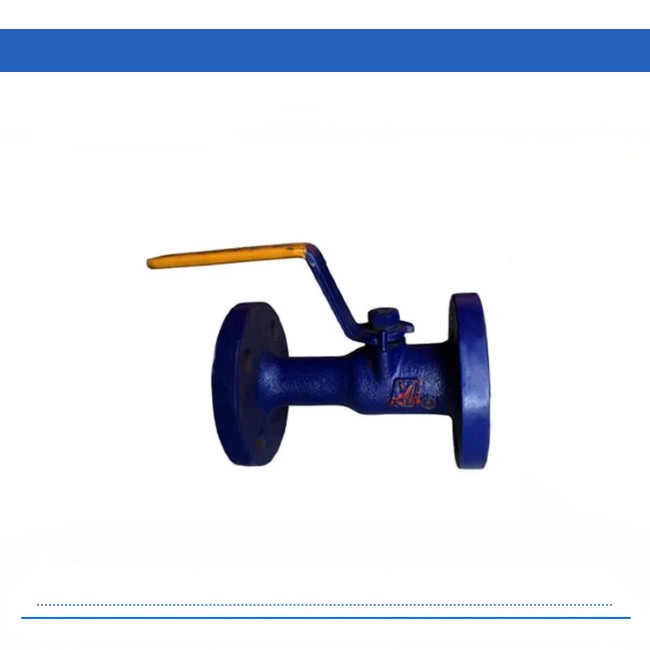

Плоская задвижка с проходным отверстием, поставщик из Китая
Описание товаров Материал основных деталей стального фланцевого пневматического шарового крана Q641F/H-16C/25 Название детали Материал Корпус клапана WCB Шар 2CR13/201/304 Седло клапана 2CR13/PTFE Шпиндель 2CR13 Набивка PTFE Технические характеристики стального фланцевог...
Описание
маркер
Описание товаров
| Материал основных деталей стального фланцевого пневматического шарового крана Q641F/H-16C/25 | |
| Название детали | Материал |
| Корпус клапана | WCB |
| Шар | 2CR13/201/304 |
| Седло клапана | 2CR13/PTFE |
| Шпиндель | 2CR13 |
| Набивка | PTFE |
| Технические характеристики стального фланцевого пневматического шарового крана Q641F/H-16C/25 | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность | Герметичность | ||||
| Q641F-16C | 1.6 | 2.40 | 1.80 | ≤150℃ | Вода, пар, масло и т. д. |
| Q641F-25C | 2.5 | 3.80 | 2.80 | ||
| Габаритные и присоединительные размеры стального фланцевого пневматического шарового крана Q641F/H-16C/25 | |||||||
| Модель | Номин. диаметр (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | C | z-φd | ||
| Q641F-16C | 15 | 130 | 95 | 65 | 46 | 14 | 4*φ14 |
| 20 | 140 | 105 | 75 | 56 | 16 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 65 | 16 | 4*φ14 | |
| 32 | 165 | 140 | 100 | 76 | 18 | 4*φ18 | |
| 40 | 180 | 150 | 110 | 84 | 18 | 4*φ18 | |
| 50 | 200 | 165 | 125 | 99 | 20 | 4*φ18 | |
| 65 | 220 | 185 | 145 | 118 | 20 | 4*φ18 | |
| 80 | 250 | 200 | 160 | 132 | 20 | 8*φ18 | |
| 100 | 280 | 220 | 180 | 156 | 22 | 8*φ18 | |
| 125 | 320 | 250 | 210 | 184 | 22 | 8*φ18 | |
| 150 | 360 | 285 | 240 | 211 | 24 | 8*φ22 | |
| 200 | 400 | 340 | 295 | 266 | 24 | 12*φ22 | |
| Q641F-25C | 15 | 130 | 95 | 65 | 46 | 14 | 4*φ14 |
| 20 | 140 | 105 | 75 | 56 | 16 | 4*φ14 | |
| 25 | 150 | 115 | 85 | 65 | 16 | 4*φ14 | |
| 32 | 165 | 140 | 100 | 76 | 18 | 4*φ18 | |
| 40 | 180 | 150 | 110 | 84 | 18 | 4*φ18 | |
| 50 | 200 | 165 | 125 | 99 | 20 | 4*φ18 | |
| 65 | 220 | 185 | 145 | 118 | 22 | 8*φ18 | |
| 80 | 250 | 200 | 160 | 132 | 24 | 8*φ18 | |
| 100 | 280 | 235 | 190 | 156 | 24 | 8*φ22 | |
| 125 | 320 | 270 | 220 | 184 | 26 | 8*φ26 | |
| 150 | 360 | 300 | 250 | 211 | 28 | 8*φ26 | |
| 200 | 400 | 360 | 310 | 274 | 30 | 12*φ26 | |
