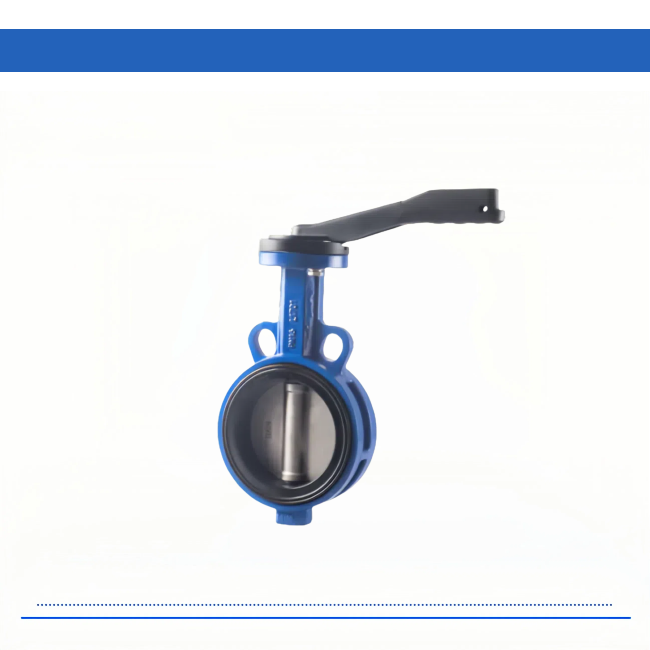

Межфланцевый дисковый затвор ANSI, поставщик
Описание товаров Основные детали и материалы межфланцевого дискового затвора ANSI Название детали Материал Корпус Высокопрочный чугун Шпиндель Нержавеющая сталь Седло EPDM Диск Высокопрочный чугун Функции и технические характеристики межфланцевого дискового затвора ANSI ...
Описание
маркер
Описание товаров
| Основные детали и материалы межфланцевого дискового затвора ANSI | |
| Название детали | Материал |
| Корпус | Высокопрочный чугун |
| Шпиндель | Нержавеющая сталь |
| Седло | EPDM |
| Диск | Высокопрочный чугун |
| Функции и технические характеристики межфланцевого дискового затвора ANSI | |||||
| DN (мм) | Ном. давление (МПа) | Испытание на герметичность (МПа) | Испытание на прочность (МПа) | Подходящая температура | Подходящая среда |
| 50-2000 | 0.6 | 0.66 | 0.9 | Углеродистая сталь: от -29°C до 425°C; нержавеющая сталь: от -40°C до 650°C | Вода, воздух, природный газ, масло и слабокоррозионные жидкости |
| 1.0 | 1.1 | 1.5 | |||
| 1.6 | 1.76 | 2.4 | |||
| 2.5 | 2.75 | 3.75 | |||
| Контур и соединительные измерения межфланцевого дискового затвора ANSI | |||||||
| DN | Размеры | Присоединительные размеры | |||||
| PN 1.6 MPa | PN1.0MPa | ||||||
| L | D | D1 | Z-d | D | D1 | Z-d | |
| 50 | 150 | 140 | 110 | 4-14 | 165 | 125 | 4-18 |
| 65 | 170 | 160 | 130 | 4-14 | 185 | 145 | 4-18 |
| 80 | 180 | 190 | 150 | 4-18 | 200 | 160 | 8-18 |
| 100 | 190 | 210 | 170 | 8-18 | 220 | 180 | 8-18 |
| 125 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
| 150 | 210 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
| 200 | 230 | 320 | 280 | 12-18 | 340 | 295 | 8-22 |
| 250 | 250 | 375 | 335 | 12-22 | 395 | 350 | 12-22 |
| 300 | 270 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
| 350 | 290 | 490 | 445 | 16-22 | 505 | 560 | 16-22 |
| 400 | 310 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
| 450 | 330 | 595 | 550 | 20-22 | 615 | 565 | 20-26 |
| 500 | 350 | 645 | 600 | 20-26 | 670 | 620 | 20-26 |
| 600 | 390 | 755 | 705 | 24-26 | 780 | 725 | 20-30 |
| 700 | 430 | 860 | 810 | 24-26 | 895 | 840 | 24-30 |
| 800 | 470 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 |
| 900 | 510 | 1075 | 10020 | 24-30 | 1115 | 1050 | 28-33 |
| 1000 | 550 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 |
| 1200 | 630 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 |
| 1400 | 710 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 |
| 1600 | 790 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 |
| 1800 | 870 | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 |
| 2000 | 950 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 |
