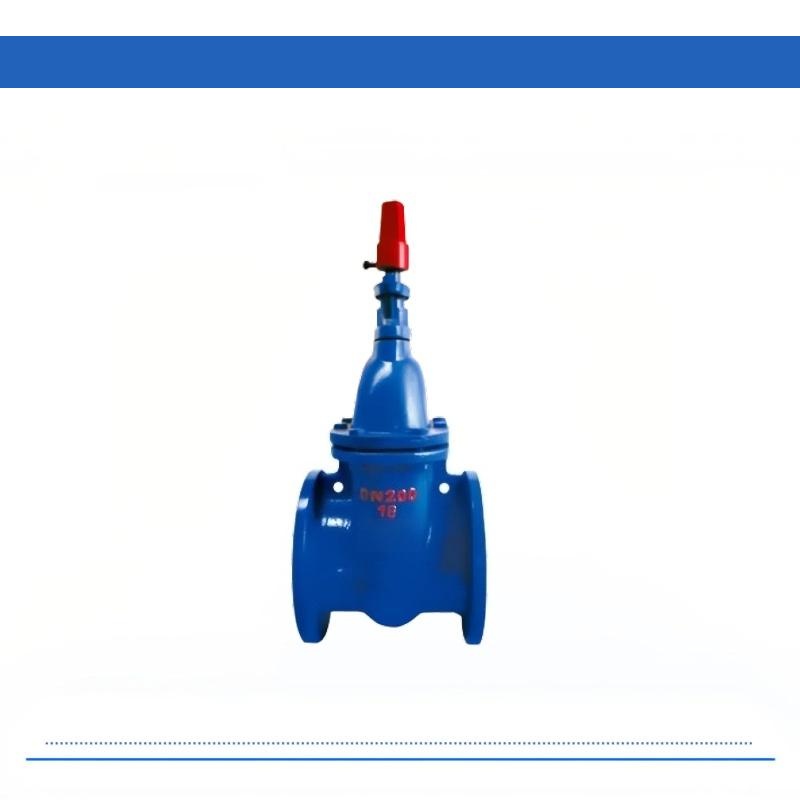

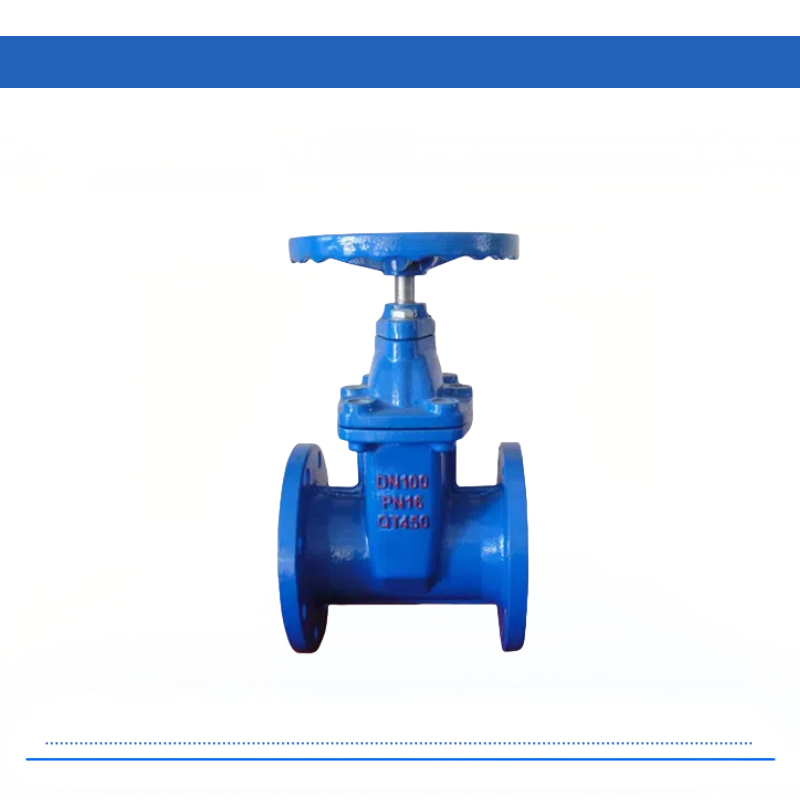

Задвижка DIN F4 типа A с мягким уплотнением и невыдвижным шпинделем DN 50-300 мм, завод в Китае
Описание товаров Основные детали и материалы задвижки DIN F4 типа A с мягким уплотнением и невыдвижным шпинделем Название детали Материал Корпус / крышка Высокопрочный чугун Затвор Высокопрочный чугун + EPDM Шпиндель Нержавеющая сталь Гайка шпинделя Латунь / высокопрочный чугун ...
Описание
маркер
Описание товаров
| Основные детали и материалы задвижки DIN F4 типа A с мягким уплотнением и невыдвижным шпинделем | |
| Название детали | Материал |
| Корпус / крышка | Высокопрочный чугун |
| Затвор | Высокопрочный чугун + EPDM |
| Шпиндель | Нержавеющая сталь |
| Гайка шпинделя | Латунь / высокопрочный чугун |
| Функции и технические характеристики задвижки DIN F4 типа A с мягким уплотнением и невыдвижным шпинделем | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность (вода) | Герметичность (вода) | ||||
| Z45X-10 | 1.00 | 1.50 | 1.10 | ≤80℃ | Вода |
| Z45X-16 | 1.60 | 2.40 | 1.76 | ≤80℃ | Вода |
| Контур и соединительные измерения задвижки DIN F4 типа A с мягким уплотнением и невыдвижным шпинделем | |||||||
| Модель | Номин. DN (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | b | z-φd | ||
| Z45X-10/16Q | 50 | 150 | 165 | 125 | 99 | 17 | 4*φ19 |
| 65 | 170 | 185 | 145 | 118 | 17 | 4*φ19 | |
| 80 | 180 | 200 | 160 | 132 | 17 | 8*φ19 | |
| 100 | 190 | 220 | 180 | 156 | 18 | 8*φ19 | |
| 125 | 200 | 250 | 210 | 184 | 19 | 8*φ19 | |
| 150 | 210 | 285 | 240 | 211 | 19 | 8*φ23 | |
| 200 | 230 | 340 | 295 | 266 | 19 | 8*φ23/12*φ23 | |
| 250 | 250 | 395/405 | 350/355 | 319 | 20 | 12*φ23/12*φ28 | |
| 300 | 270 | 445/460 | 400/410 | 370 | 22 | 12*φ23/12*φ28 | |
| 350 | 290 | 520 | 460/470 | 430 | 28 | 16*φ23/16*φ26 | |
| 400 | 310 | 582 | 515/525 | 475 | 28 | 16*φ25/16*φ30 | |
| 450 | 330 | 615/640 | 565/585 | 565/585 | 32 | 20*φ26/20*φ30 | |
| 500 | 350 | 670/715 | 620/650 | 580 | 32 | 20*φ26/20*φ30 | |
| 600 | 390 | 780/840 | 725/770 | 680 | 38 | 20*φ30/20*φ36 | |
