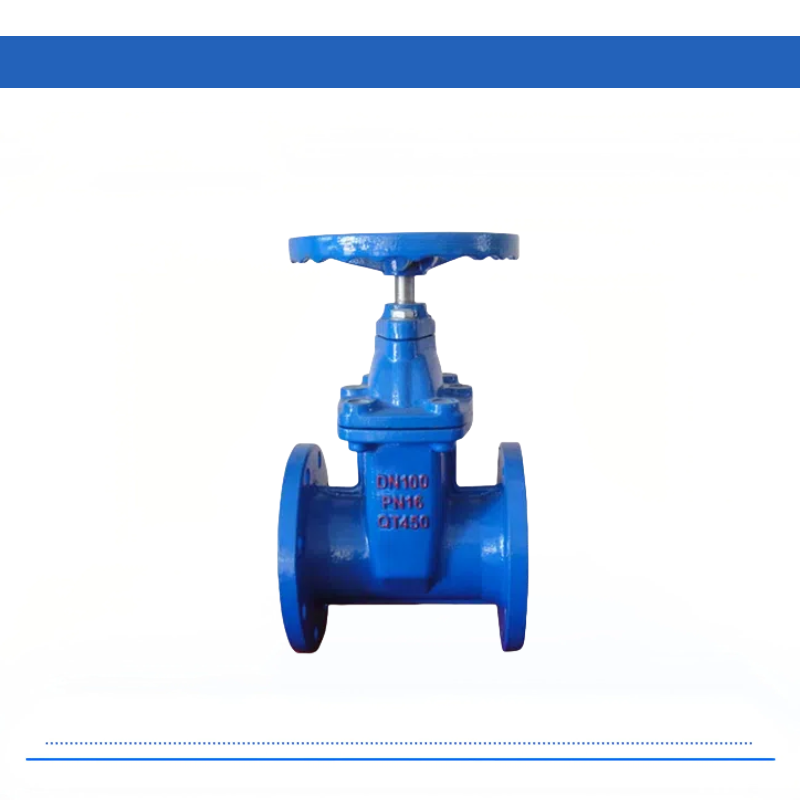

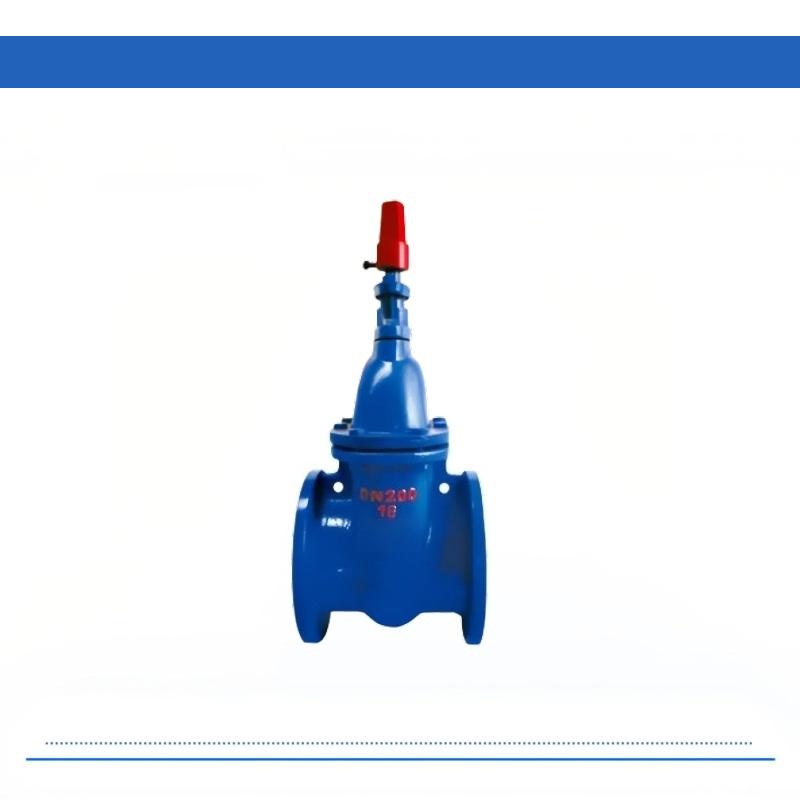

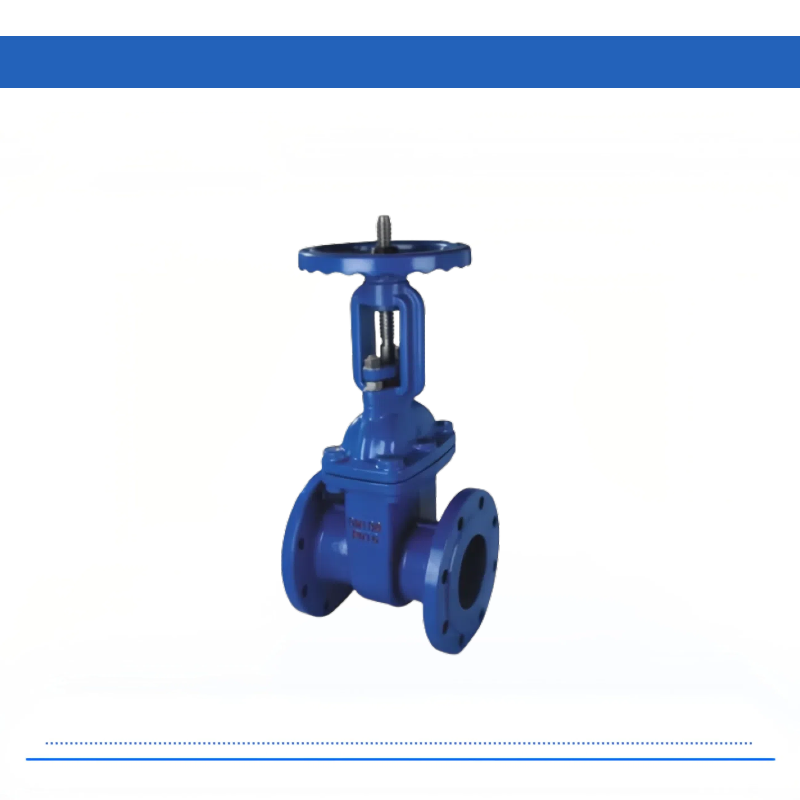

Высококачественная задвижка Z41X-10/16Q с выдвижным шпинделем и мягким уплотнением
Описание товаров Основные детали и материалы задвижки с выдвижным шпинделем и мягким уплотнением Название детали Материал Корпус / крышка Высокопрочный чугун Затвор Высокопрочный чугун + EPDM/NBR Шпиндель Нержавеющая сталь Гайка шпинделя Высокопрочный чугун / медь Функции ...
Описание
маркер
Описание товаров
| Основные детали и материалы задвижки с выдвижным шпинделем и мягким уплотнением | |
| Название детали | Материал |
| Корпус / крышка | Высокопрочный чугун |
| Затвор | Высокопрочный чугун + EPDM/NBR |
| Шпиндель | Нержавеющая сталь |
| Гайка шпинделя | Высокопрочный чугун / медь |
| Функции и технические характеристики задвижки с выдвижным шпинделем и мягким уплотнением | |||||
| Модель | Ном. давление (МПа) | Испыт. давление (МПа) | Подходящая температура | Подходящая среда | |
| Прочность (вода) | Герметичность (вода) | ||||
| Z41X-10 | 1.00 | 1.50 | 1.10 | ≤80℃ | Вода |
| Z41X-16 | 1.60 | 2.40 | 1.76 | ≤80℃ | Вода |
| Контур и соединительные измерения задвижки с выдвижным шпинделем и мягким уплотнением | |||||||
| Модель | Номин. DN (мм) | Размер (мм) | |||||
| L | D | D1 | D2 | b | z-φd | ||
| Z41X-10/16Q | 50 | 178 | 165 | 125 | 99 | 19-3 | 4*φ19 |
| 65 | 190 | 185 | 145 | 118 | 19-3 | 4*φ19 | |
| 80 | 203 | 200 | 160 | 132 | 19-3 | 8*φ19 | |
| 100 | 229 | 220 | 180 | 156 | 21-3 | 8*φ19 | |
| 125 | 254 | 250 | 210 | 184 | 22-3 | 8*φ19 | |
| 150 | 267 | 285 | 240 | 211 | 23-3 | 8*φ23 | |
| 200 | 292 | 340 | 295 | 266 | 23-3 | 8*φ23/12*φ23 | |
| 250 | 330 | 395/405 | 350/355 | 319 | 26-3 | 12*φ23/12*φ28 | |
| 300 | 356 | 445/460 | 400/410 | 370 | 28.5-4 | 12*φ23/12*φ28 | |
