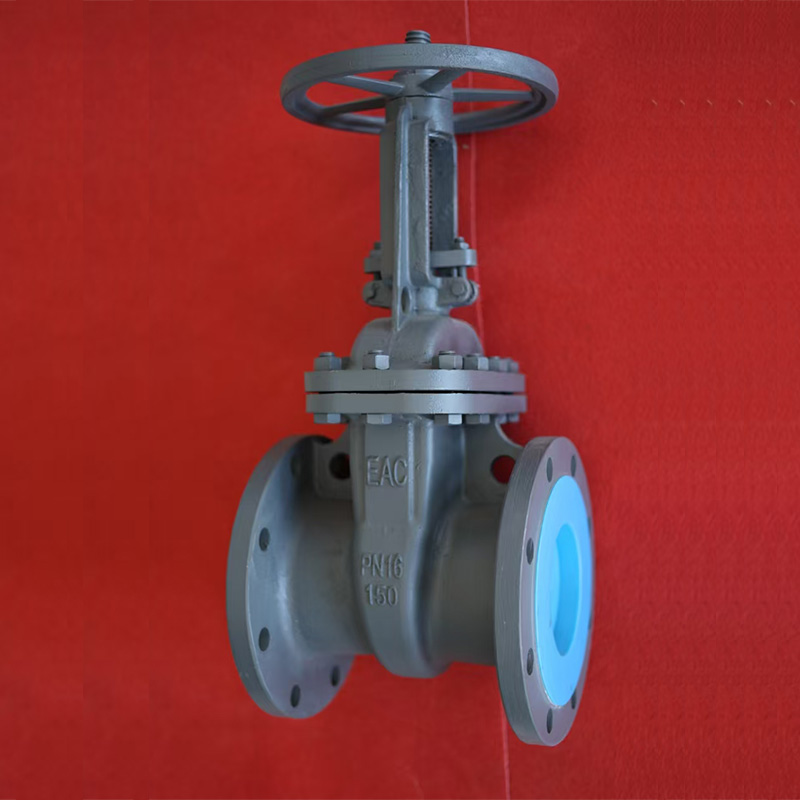

Задвижка DN150
Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие.
Описание
маркер
Описание продукта
Назначение: Задвижка предназначена для установки на тру бопроводах в качестве запорного устройства;
Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;
Материальное исполнение задвижек стальных 30с41нж
1. Корпус:WCB（ZG230/450 25Л）
2. Крышка: WCB（ZG230/450 25Л）
3. Клин (диски): ZG20Cr13(Диаметр выше DN200 будет WCB+)
4. Шпиндель: Q235
5. Гайка шпинделя: QT150-10 или латунь
6. Шпилька, болт: уровень 8.8
7. Болт откидной: уровень 8.8
8. Уплотнение между корпусом и крышкой (прокладка): графит
9. Набивка сальника: графит
10. Маховик: 25Л
11. Подшипник: сталь
12. Наплавка на кольце в корпусе: 308
13. Наплавка на клине: Целый диск ZG20Cr13
Внешние размеры
| Тип | DN | Размеры | Вес(кг.) | ||||||||
| L | D | D1 | D2 | b-f | Z-φd | H | H1 | D0 | |||
|
Z41H-16C |
50 | 180 | 160 | 125 | 100 | 16-3 | 4-φ18 | 285 | 340 | 180 | 12.5 |
| 80 | 210 | 195 | 160 | 133 | 18-3 | 4-φ18 | 337 | 419 | 215 | 19.5 | |
| 100 | 230 | 215 | 180 | 158 | 20-3 | 8-φ18 | 383 | 486 | 245 | 26.5 | |
| 150 | 280 | 280 | 240 | 212 | 24-3 | 8-φ22 | 522 | 665 | 275 | 50 | |
| 200 | 330 | 335 | 295 | 268 | 26-3 | 12-φ22 | 647 | 836 | 300 | 77 | |
| 250 | 450 | 405 | 355 | 320 | 28-2 | 12-φ26 | 815 | 1090 | 450 | 116 | |
| 300 | 500 | 460 | 410 | 370 | 28-2 | 12-φ26 | 886 | 1138 | 450 | 160 | |
| 400 | 600 | 580 | 525 | 480 | 32-2 | 12-φ30 | 1241 | 1604 | 500 | 340 | |
Характеристики
| Тип | PN（МПа） | Тестовое давление | Температура（℃） | Среда | |
| корпус | герметичность | ||||
| Z41H-16C | 1.6 | 2.4 | 1.76 | ≤425 | Вода, пар, нефтепродукты |
Установочное положение задвижек
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.
Присоединение к трубопроводу: под приварку, фланцевое.
Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 12 месяца со дня ввода в эксплуатацию
Условия эксплуатации задвижек стальных 30с41нж
Температура рабочей среды: от минус 40°С до плюс 450°С
Минимальная температура окружающего воздуха: минус 40°С
